认证价值

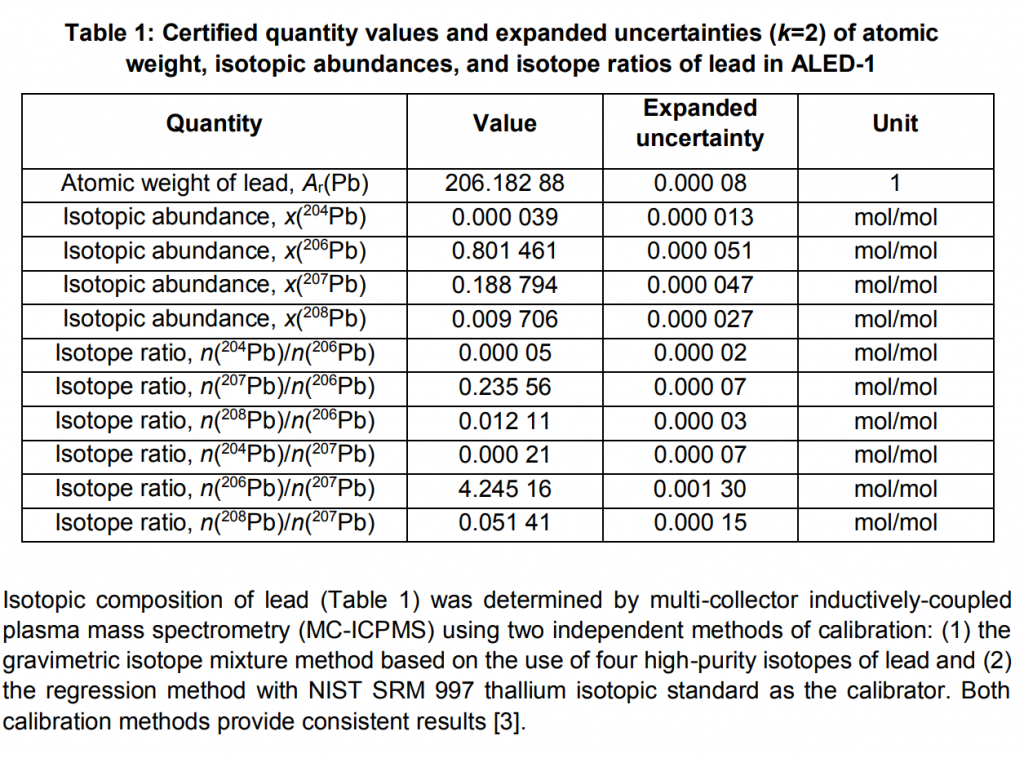

ALED-1 铅-206和铅207双尖峰同位素标准物质认证值被认为是NRC对准确性具有最高信心的值，并且所有已知和可疑的偏差源都已被考虑在内，并反映在所述的扩展不确定性中。认证值是对真实值和不确定性的最佳估计。
预期用途
ALED-1 铅-206和铅207双尖峰同位素标准物质该经认证的参考材料旨在用作铅的同位素标准，特别关注使用双尖峰技术进行的铅同位素分析。
存储
建议将材料储存在室温下，在使用前立即打开小瓶，并采取预防污染的措施。
材料的准备
参考物质是由分离的金属形式的铅同位素制备的。铅206材料的化学纯度通过NRC的辉光放电质谱法（GDMS）测定[5]，而其他同位素的纯度通过高分辨率ICPMS测定，得出以下化学纯度（铅的质量分数）：0.999 95 kg/kg（铅206）和0.999 54 kg/kg（铅207）[3]。之后，用5%HNO3清洗铅同位素，用水冲洗，并在10级通风橱中干燥，然后将其定量溶解在30%HNO3中。然后称重并混合适当等分的储备溶液，以在最终溶液中获得约4:1比例的铅206和铅207。溶液装在4毫升预先酸洗过的塑料瓶中。每个小瓶含有1 mL溶液，其中铅的质量分数约为250 mg/kg，在2%HNO3中。
稳定性
考虑了长期储存和运输造成的潜在不稳定性，这种影响对材料的同位素组成可以忽略不计。该材料被认为在十年内相对于认证值是稳定的。
同质性
就铅的同位素组成而言，该材料被认为是均匀的。
不确定性
总体组合不确定度估计包括批次表征中的不确定度，包括主要标准、校准模型和测量重复性。
计量可追溯性
本证书中的同位素组成结果可通过两种独立的校准方法追溯到SI。重量混合物法包括对四种金属形式的铅同位素材料进行纯度评估，并用重量法成对制备它们的1:1混合物[3，5]。这些同位素混合物用于校准MC-ICPMS响应。独立地，NIST SRM 997铊同位素标准[6，7]的回归方法也用于校准MC-ICPMS响应[8]。因此，ALED-1可作为实验室质量保证计划的合适参考材料，如ISO/IEC 17025所述。
